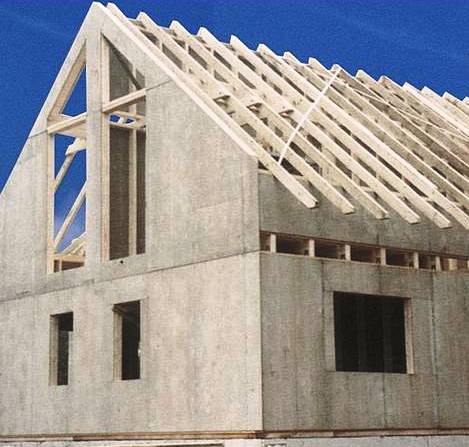

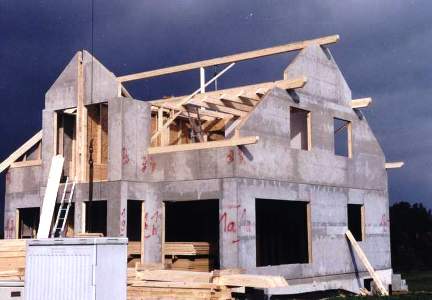

5.0 TECNOLOGIA COSTRUTTIVA PLATFORM FRAME

La Tecnologia Platform Frame riduce i tempi di costruzione del 40/70 per cento rispetto al "tradizionale" (si pensi alle ripercussioni per un'attività produttiva!);
- abbatte del 20/25 percento i costi di costruzione, senza compromessi per la Qualità, che - anzi! - ne viene esaltata;
- procura alla struttura portante una resistenza formidabile, assolutamente impareggiabile (antisismicità superiore al 1° grado);
- dà alla struttura portante una rigidità tale da impedire che - a venti anni di distanza - l'edificio presenti setole da assestamento!;
- garantisce la capacità di resistere al crollo in caso di incendio devastante, molto più delle strutture in c.a. e laterizio;
- eleva sensibilmente il livello di isolamento termoacustico dell'intero edificio (minori costi di condizionamento caldo/freddo, maggior comfort);
- elimina completamente le correnti elettromagnetiche prodotte da c.a. e laterizi (il benessere, all'interno dei ns edifici, è di casa);
- a parità di misure esterne del fabbricato, si ha una ben più vasta superficie interna calpestabile (lo spessore della parete finita è circa la metà del tradizionale)
- offre una libertà progettuale impensabile con altre tecnologie costruttive, grazie al suo facile adattamento ad ogni situazione;
- rende meno gravosa la D.LL. in quanto vengono meno tutte le problematiche legate alle fasi bagnate (getti di c.a., stagionature, etc.);
- al Responsabile della Sicurezza permette una D.LL. più serena, grazie ai minori rischi dei ns cantieri;

5.01 TETTI ISOLANTI

Le tavole edili BetonWood® sono perfette per l'uso nella realizzazione di tetti isolanti e coibentati, in sandwich con lo Styrofoam formando una accoppiata vincente grazie alle lavorazioni della TEXSA.

Le caratteristiche tecniche dei materiali si sposano alla perfezione, crando un prodotto incombustibile all'esterno, resistente agli agenti atmosferici, a muffe, funghi, insetti e animali di ogni genere, atossico, pedonabile, inchiodabile e avvitabile.

I coefficienti di isolamento termico sono eccezionali e rendono il prodotto unico nel panorama delle sottocoperture in Italia.

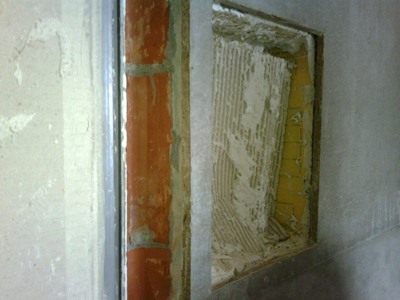

5.1 IMBOTTI PER INFISSI

Le tavole edili BetonWood® sono adatte ad ogni genere di lavorazione o a compiere il sistema di chiusura creando proporzioni complete e diversi generi di tavole.

Si possono creare lavori sia a muro che ri-applicabili.

In entrambi i casi ogni configurazione, braccio di costruzione o livello, predisposti a creare la chiusura di infissi sarà preparata con ulteriori metodi elementari per la costruzione della superficie.

I tipi di chiusura si possono realizzare con le tavole edili BetonWood®:

casseforme aride per piedistallo e chiusure di infissi chiamate blocco di chiusura
prefabbricato montato con cemento rinforzato, talvolta con il calore del materiale isolante per cantine o altre costruzioni
tetto di cassaforma

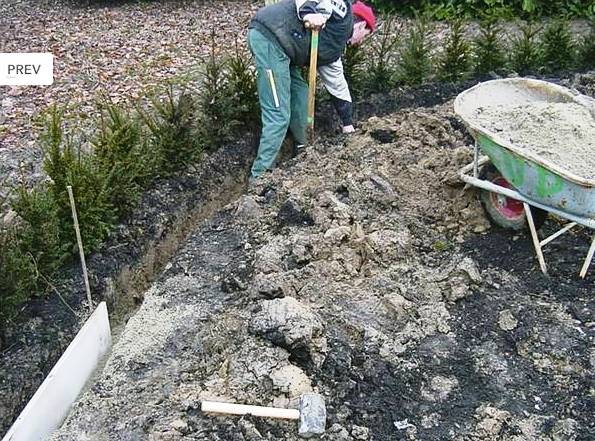

Materiale a perdere per gettata di fondazioni

E’ necessario selezionare, per l’architettura, le tavole edili BetonWood® con un appropriato spessore e dimensione, con l’obiettivo di percepire i requisiti statici e le norme della costruzione.

Quando si utilizzano casseforme aride ri-applicabili, deve essere applicato un additivo anti-legatura per evitare la formazione di raccordi permanenti tra le casseforme e la costruzione. In caso di casseforme immerse, si raccomandano tavole di gesso o gesso in fibra per creare superfici esenti da fori.

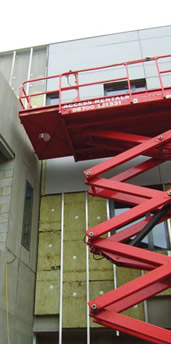

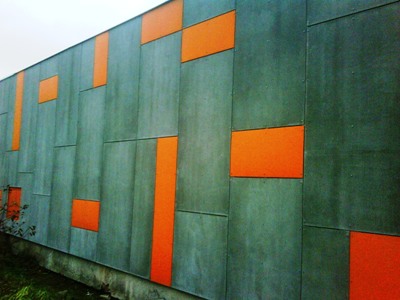

5.2 RIVESTIMENTI ESTERNI

Utilizzando tavole edili BetonWood® rifinite o incompiute, si possono creare tecniche di rivestimento basate sull’impalcatura con elementi delineati, idonei a rivestimenti simultanei e a materiali isolanti delle facciate.

Adatto a creare:

rivestimento estetico,
rivestimento unito al materiale isolante aggiuntivo,
protezione supplementare contro la pioggia.
Cappotti termici
Isolamenti acustici
Ponti termici

Elementi aggiuntivi per rivestimenti esterni come:

decorazione,
elemento di balaustre per balconi o logge,
elemento di ombreggiatura,
rivestimento per tende

Pareti esterne di costruzioni come:

rivestimento esterno per pannelli con peso leggero,
montaggio della tavola per loggiati,
tavola di chiusura per tecniche di traforo per la posizione di persiane.

I vantaggi principali per un sistema di rivestimento corretto e ragionevole per un genere di copertura sono i seguenti:

Concernenti le caratteristiche fisiche di costruzione:

costruzione ben ventilata con doppio rivestimento,
nessun problema nel processo di diffusione del vapore,
procura ombreggiatura d’estate e calore del materiale isolante d’inverno.

Concernenti gli aspetti di realizzazione:

non è necessaria la rimozione del primo rivestimento,
si richiedono tecniche a secco per la realizzazione,
la realizzazione del progetto è indipendente da stagioni o clima.

Concernenti gli aspetti di manutenzione:

viene abrogata la manutenzione generica richiesta in un ciclo di 10 anni per cartongesso caratteristici.

Solamente il colore deve essere rinfrescato.

il rivestimento esterno ha la stessa durata di qualsiasi costruzione edile.

Con le tavole edili BetonWood® si possono creare i seguenti sistemi di rivestimento:

sistemi di rivestimento con elementi vasti,
sistemi di rivestimento con elementi intermedi,
sistemi di rivestimento con elementi scarsi.

I metodi di fissaggio sono:

visibile o invisibile

Solidificazione degli elementi di rivestimento può essere:

accentuativo o non accentuativo e sovrapposto in metodo scaglioso.

Quando si utilizzano le tavole edili BetonWood® per i rivestimenti, bisogna tenere in considerazione le istruzioni per le basi della fondamenta.

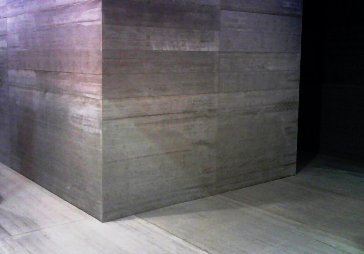

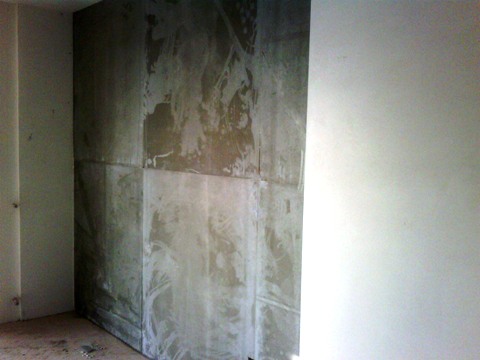

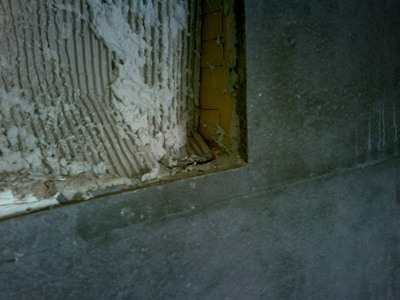

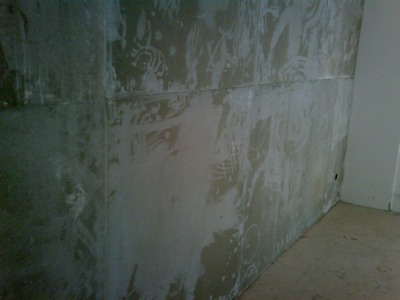

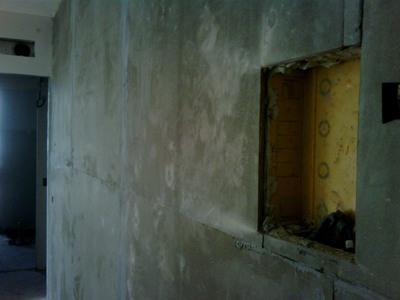

5.3 RIVESTIMENTI INTERNI

Il cemento grigio della tavola edile BetonWood® può essere utilizzato per numerosi rivestimenti interni i quali vengono disegnati, prodotti a macchina per dimensioni particolari, e rifiniti secondo i requisiti dell’utilizzo finale.

Applicabile come divisori nelle:

istituzioni pubbliche
strutture sportive
istituzioni sociali come rivestimento estetico e resistente al fuoco, materiale isolante termico, isolamento acustico, e protezione contro il processo di diffusione del vapore.

Applicabile come elemento aggiuntivo per decorazioni interne come:

sbarre per scalinate, accessori estetici,
rivestimento estetico per raccordo di tubazioni e cavi
cassa di risonanza

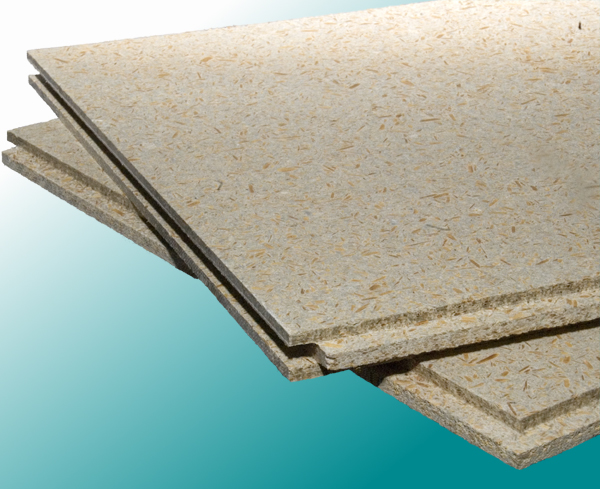

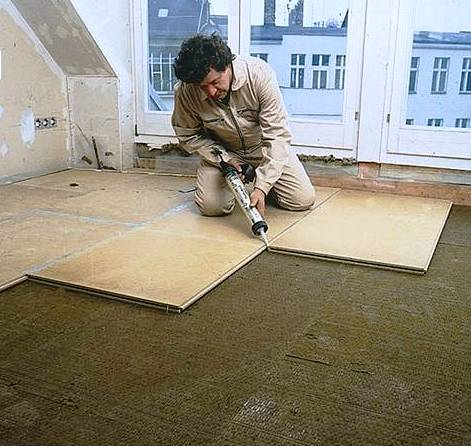

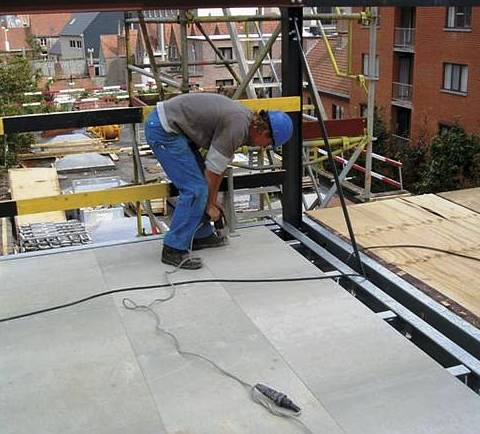

5.4 RIVESTIMENTO DEL PAVIMENTO, PAVIMENTI SOPRAELEVATI PER CENTRI ELABORAZIONE DATI

PEDANE PER RETRO-BANCONI E LOCALI PUBBLICI

Le caratteristiche meccaniche delle tavole edili BetonWood® offrono un vasta gamma di utilizzazione, come un sostituto di strati basici di cemento o la formazione di pavimenti sopraelevati con strutture modulari per centri elaborazione dati e uffici. Un nuovo prodotto, la tavola edile BetonWood® PLUS a base di fibra, può offrire nuove possibilità per il metodo di applicazione. Una parte di questa tavola è rinforzata con una rete di polistirolo e vetroresina, molto resistente alla rottura in cui la pressione raggiunge la rete di fibra collocata nella sezione del carico di tensione. Perciò, la forza di tensione della tavola edile è aumentata in modo significativo.

Per rivestire i pavimenti o per il rimpiazzo di strati basilari di cemento di dimensioni standard si possono preparare tavole prefabbricate o tavole su misura con uno strato aggiuntivo di materiale isolante per diversi generi di materiali e spessore.

Elementi per pavimenti rifiniti si possono applicare per:

pannelli,
metodi modellati o per costruzioni di tipo leggero.
Cabine per istituti di estetica

Applicabile nelle:

case d’abitazione, camere da letto
istituzioni pubbliche, camere con pavimento riscaldato
uffici pubblici, studi

Vantaggi dell’applicazione del rivestimento sul pavimento sono i seguenti:

il peso della costruzione può essere minimizzata,
rapida realizzazione, acustica eccellente e priorità del materiale isolante termico
fornisce un’ideale lastra interna per i pavimenti parquet, pavimenti PVC, e moquette di tappeto tessuto,
offre un metodo di costruzione senza l’esigenza di contenuto d’acqua aggiuntiva in modo da evitare danni non previsti su costruzioni esistenti.

E’ necessario prendere in considerazione il rivestimento dei pavimenti delle tavole edili BetonWood®, le quali devono essere progettate per riscontrare i requisiti dell’utilizzazione finale della costruzione e delle caratteristiche meccaniche delle tavole edili.

La caratteristiche fisiche e meccaniche delle tavole edili BetonWood® permettono il suo utilizzo come un materiale coprente per le capriate sottotetto o sotto i pavimenti o pavimenti costruiti su strutture modulari sopraelevate per CED .

In caso di utilizzazione delle applicazioni sopra menzionate bisogna considerare:

la tolleranza dello spessore delle tavole edili BetonWood® che può raggiungere i +-1,0 mm. Di conseguenza, viene offerto il metodo di applicazione dei prodotti preparati con una giustificata levigatura.
Spessore e scala di dimensione degli elementi richiesti e determinati dal sistema di struttura sostenuta.
Ulteriori caratteristiche meccaniche da tenere in considerazione:

- caratteristiche di forza generale,

- fuoriuscita della tavola edile dovuta alla spinta di flessione,

- condizioni di equilibrio per il carico della tavola.

Le tavole edili BetonWood® riscontrano i precedenti requisiti, dispongono delle dimensioni richieste su scala e possono essere rifinite e rivestite a seconda delle preferenze dei clienti con materiali appropriati in modo da creare superfici antistatiche.

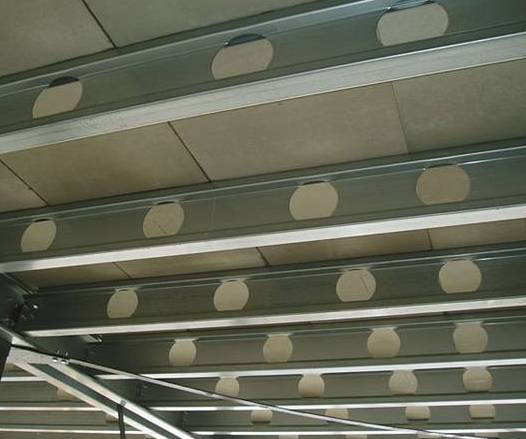

5.5 ELEMENTI PER IL SOFFITTO

Dopo aver effettuato una corretta progettazione della costruzione edile con le tavole BetonWood® è possibile offrire materiale di rivestimento per il soffitto.

Utilizzando gli elementi di sospensione si possono effettuare le seguenti applicazioni:

soffitto di sospensione non accentuativo con punti di fissaggio nascosti
soffitto di sospensione accentuativo o a incastri con struttura di fissaggio visibile

Il campo di applicazione può essere vasto grazie alle caratteristiche degli elementi di sistema e della costruzione edile.

E’ adatto per tetti intermedi di qualsiasi costruzione in modo da poter creare livelli e soffitti di sospensione orizzontale con le seguenti funzioni:

protezione dal fuoco,
imbiancatura,
calore del materiale isolante,
isolamento acustico.

Occasionalmente le funzioni di applicazione possono essere multiple:

protezione dal fuoco con l’isolamento acustico, e barriera termica.
isolamento acustico e imbiancatura.

Le costruzioni edili devono essere progettate secondo i requisiti e le priorità meccaniche e considerare la tavola edile BetonWood® come componente principale.

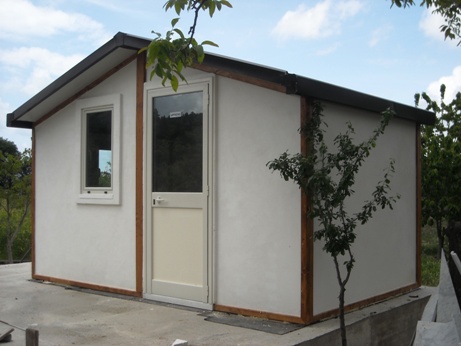

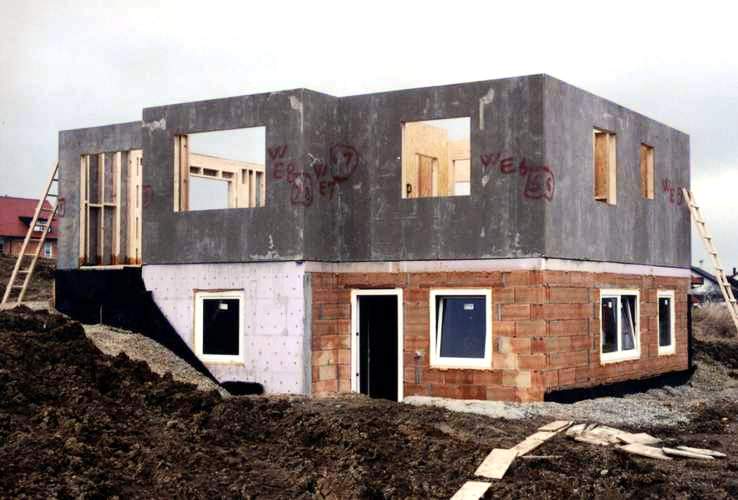

5.6 PARETI AUTOPORTANTI E PANNELLI DA COSTRUZIONE

Nelle imprese edili si è diffusa in larga misura la costruzione di peso leggero e viene progressivamente accettata, nonostante in alcune specifiche zone sia necessario seguire i tradizionali metodi costruttivi. La possibilità di una realizzazione rapida con le relativi tempi di montaggio e le riduzioni di costi sono le principali cause di questa tendenza.

Un piccolo segmento dell’applicazione e possibilità di utilizzo delle tavole edili BetonWood® è stato introdotto dalle soluzioni prima menzionate. In architettura di peso leggero questo prodotto ha un ruolo significativo nella creazione di diversi generi e tipi di costruzione e sistemi di tavole edili.

Riguardo la funzione delle pareti edili, si offrono le seguenti applicazioni di:

pareti portanti esterne ed interne, pannelli da parete,
divisori, pannelli da parete,
struttura che riempie i pannelli da parete,
costruzioni di tetto e soffitto, pannelli da costruzione,
altre costruzioni aggiuntive e pannelli.

Riguardo la costruzione, è possibile produrre i seguenti prodotti:

piccoli pannelli da costruzione,
ampi e intermedi pannelli da costruzione,
costruzioni montate su strutture,
strutture di costruzione montate a seconda del luogo.

Le tavole edili BetonWood® possono essere montate sui seguenti generi di strutture:

costruzione in legno,

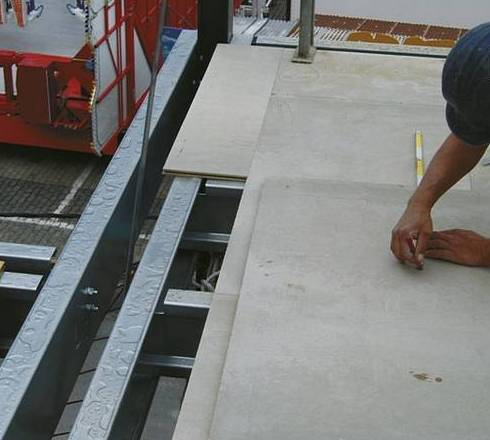

costruzione in metallo,
tavole edili BetonWood® di per sé.

Le soluzioni appena descritte possono essere applicate per costruire diversi generi di edifici: costruzioni comunali, strutture industriali con recinti, capannoni e case d’abitazione, soppalchi, rivestimenti vani ascensori, pavimentazioni per prefabbricati, cabine di estetica, basamenti per casette da giardino etc. etc. Precedentemente al processo di costruzione, nella fase di progettazione è necessario che la struttura sia in conformità con i requisiti derivati dall’uso finale della costruzione. Durante il procedimento della progettazione, è consigliato osservare tassativamente le istruzioni riferite all’applicazione delle tavole edili BetonWood®.

E’ importante studiare quale altro genere di materiale sarà richiesto durante la costruzione e se lo staff di appaltatori avrà capacità necessarie ed esperienza a lavorare con questi materiali.

E’ necessario prendere in considerazione le caratteristiche meccaniche e principali delle tavole edili BetonWood® e degli altri materiali basici, in modo che la costruzione venga edificata in maniera funzionale e tecnologicamente corretta. Di conseguenza, l’artificio di progettazione della costruzione assume un ruolo importante.

Le costruzioni edili possono avere funzioni secondarie in quanto dipendono dall’ambiente in cui vengono costruite o dall’osservanza di norme architettoniche o regionali.

Riguardo le funzioni secondarie, la costruzione può avere in aggiunta le seguenti caratteristiche:

Potere coibente del materiale isolante
protezione dal fuoco
isolamento termico
isolamento acustico

Grazie all’esperienza di diversi anni, si può dichiarare che gli architetti e gli ingegneri che hanno familiarità con le caratteristiche meccaniche delle tavole edili BetonWood® hanno progettato e costruito numerose costruzioni riscontrando tutti i requisiti necessari anche quelli particolari presi in considerazione.

Alcune caratteristiche fisiche e particolari fornite con l’applicazione delle tavole edili BetonWood®:

1. Caratteristiche termiche di costruzioni a risparmio energetico possono essere progettate secondo i requisiti odierni.

Si possono progettare costruzioni con ottimi coefficienti di conduttività termica e trasmissione del calore.

2. Risultati eccellenti di resistenza al fuoco si possono ottenere con più tavole da costruzione.

3. Nonostante l’elevato valore di densità delle tavole edili BetonWood®, queste, possono essere utilizzate anche per impieghi acustici, ma principalmente nell’armatura.

La progettazione di costruzioni particolari deve essere esaminata, in ogni caso, da autorità preposte.

6. Informazioni aggiuntive sulle strutture edili costruite con tavole BetonWood®

Quando si costruiscono strutture edili con tavole BetonWood®, rispetto alle altre costruzioni, è necessario che vengano completati alcuni lavori finali e qualificati e con particolare attenzione alla cura.

Nei capitoli seguenti verranno presentati alcuni lavori qualificati che richiedono particolare esperienza e cura nel settore.

6.1 TECNICA MURARIA PER CANNE FUMARIE

E’ necessario preparare un foro nel tetto per il condotto del camino durante la costruzione della struttura edile. La struttura del tetto deve essere sviluppata in modo da non trattenere nessuna fessura attraverso travi del supporto di carico, e questa regola deve essere presa in considerazione durante la progettazione e il processo di realizzazione.

Nella fase di muratura dei mattoni del camino è importante che il condotto del camino sia posizionato almeno 10 cm dai bordi delle pareti. Il foro del camino del tetto e il bordo della parete intorno al condotto del camino deve essere coperto da tavole di isolante termico resistente alle alte temperature o refrattario.

Supporto di carico del pannello di rivestimento

Camino (14/14)

Divisorio del pannello di rivestimento

Linea della tavola di refrattario

Calore del materiale isolante

Tavola BetonWood® con spessore di 20mm

Linea secondaria della tavola di refrattario

Quando si posiziona una stufa o un camino vicino ai pannelli di rivestimento, è necessario seguire un procedimento simile.

E’ sconsigliato avere nella stessa stanza il riscaldamento e il condotto del camino, al contrario, la fuoriuscita del fumo deve essere condotta attraverso la struttura di peso leggero della parete.

6.2 IMPIANTO ELETTRICO

In una costruzione edile, i cavi elettrici orizzontali e verticali devono essere condotti tramite tubi standard da pareti aventi diametro di 23 o 16 mm.

Preparazione di fori per prese elettriche e impianti:

i fori per le prese elettriche si possono fare utilizzando un’alesatrice particolare con diametro di 68 mm e progettata opportunamente per perforare buchi per prese elettriche. Le prese elettriche applicabili – consigliato il genere UGD 60 – devono essere posizionate negli appositi fori come dimostra la figura 38.

Le prese di plastica, con diametro di 60 mm e con profondità di 60 mm, possono essere montate solo sul lato della parete in modo da posizionare correttamente gli impianti estetici. Le prese dei ganci UGD 60, montate al livello della presa, forniscono alle tavole un fissaggio rigido con 8-30 mm di spessore.

Figura 37. Applicazione, montate al livello delle prese.

Le seguenti figure presentano una serie di procedure consigliate e tecnicamente corrette per il montaggio di cavi elettrici. Ogni struttura edile può essere selezionata dal cliente, ma allo stesso tempo è importante che gli impianti elettrici siano realizzati con particolar cura ed esperienza. Impianto tecnicamente corretto di un tubo fissato al muro e presa elettrica adiacente in una tavola divisoria.

Figura 40.

Raccomandazioni per l’installazione corretta di cavi elettrici e luci sul soffitto o elementi del tetto

Dopo aver individuato il luogo, luci alogene o altri tipi di luci possono essere posizionati al livello del soffitto; le istruzioni del costruttore devono essere applicate con particolare attenzione secondo le condizioni tecniche che si possono verificare.

rivestimento del pavimento

trave posizionata longitudinalmente

strato del vapore di barriera

materiale isolante termico

centralina UGD 60

vite isolante

Dopo l’impianto di cavi elettrici, montato sul posto

6.3 IMPIANTI A SCOMPARSA IN EDILIZIA DA COSTRUZIONE

6.301. Alimentazione idraulica

Nelle strutture, costruite da tavole edili BetonWood®, può essere applicabile un sistema di tubatura plastica il quale fornisce alimentazione idraulica di acqua fredda e calda.

I vantaggi dei tubi d’acciaio: la flessibilità dei tubi di plastica garantiscono la possibilità di essere montati al livello della parete di costruzioni con peso leggero senza eventuali raccordi di strutture con nervatura verticale.

Dal momento che gli impianti si possono individuare alla fine dei tubi, il tubo di plastica dell’alimentazione idraulica può essere condotto in un tubo con diametro di 23 mm in ciascun luogo.

Figura 41.

tubo di adduzione

disco da parete

giunzione di viti 16x1/2”

tubo di plastica WPE 16X22

intubazione, tubo con diametro di 23 mm

rivestimento della tavola, tagliato con sega

Figura 42. Alimentazione idraulica perforata nella parete

I fori per l’installazione di tubi montati a livello della tubatura ed ulteriori impianti possono essere preparati utilizzando seghe a tazza con dischi al carburo, con taglio profondo adeguato a 12 mm o con altri attrezzi come seghe a compasso o alesatrici per prese elettriche utilizzati per gli impianti elettrici.

L’aggancio dei tubi nel soffitto, il bordo della parete, un metallo o una ghiera PVC devono essere posizionati nei suddetti fori come una camicia.

INSTALLAZIONE DI UN TUBO PASSANTE O NELLA CAMICIA, SFONDARE LA PARETE DEL MURO SENZA PERFORARE LA TRAVE

Struttura della trave in pannello

Disco stabile e di rivestimento

Tubo passante nella camicia

Vite isolante 15x2,5 mm

Perforato con un diametro di 0,8 x il diametro della vite

INSTALLAZIONE DI UN TUBO NELLA CAMICIA SFONDANDO LA PARETE DEL SOFFITTO

Figura 43.

Installazione di tubi passanti con ghiera di incamiciatura.

Creazione di impianti nel muro:

Attrezzatura con peso superiore a 5 kg (vasca, WC, sciacquone) può essere fissata nel muro utilizzando una lastra di ferro con spessore di 2,5 mm e montata direttamente sulla parete del muro.

È necessario definire la dimensione della lastra e la sua posizione di fissaggio nella parete, in modo che la lastra sia connessa per lo meno fra due strutture di travi.

Figura 44.

Creazione di impianti nel muro

6.02. INSTALLAZIONE SISTEMI DI RISCALDAMENTO SOTTOPAVIMENTO

Si consiglia l’applicazione di riscaldamento centralizzato (con radiatori o riscaldamento da terra) per le costruzioni di peso leggero.

La preparazione della rottura della parete e l’installazione degli impianti sono simili a quella dell’alimentazione idraulica descritta nel capitolo precedente.

Per riscaldare la costruzione, nell’utilizzo dei radiatori, si raccomanda l’applicazione di tubi flessibili e d’acciaio dolce.

Sono ideali per la resistenza alla corrosione i tubi d’acciaio dolce coperti con doppia camicia plastica. Di conseguenza, i tubi nel pianterreno possono essere stabilizzati nella base del cemento senza nessun materiale isolante termico, mentre nel piano superiore i tubi possono essere montati al livello del pavimento al di sotto del rivestimento del pavimento allineati con le tavole edili BetonWood® aventi spessore di 20 mm.

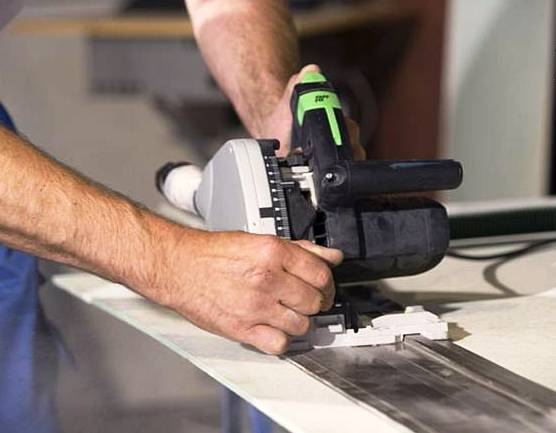

1. intaglio della tavola edile BetonWood® utilizzando la sega a disco

2. pulizia dell’intaglio per fornire al tubo un incastro preciso

3. montaggio di tubi, livellamento orizzontale della superficie, strato del rivestimento per pavimenti

Asse del soffitto

Tavola edile BetonWood®

Tappeto tessuto

Figura 45. Installazione di tubi flessibili d’acciaio dolce sul piano superiore

Quando il riscaldamento da terra è ben costruito sul pianterreno,

le tecniche di costruzione ed installazione del riscaldamento da terra eguagliano, in genere, con l’utilizzo di cemento – aestrich le tecniche applicate a livello di montaggio.

In caso di secondi piani incorporati, a causa delle restrizioni derivanti dalla costruzione, si possono applicare solo tecniche di costruzione aride montate su livelli del riscaldamento da terra. Si offre solo una soluzione tramite l’applicazione di riscaldamento lamellare e quella dell’irradiazione della carta stagnola.

APPLICAZIONE DEL RISCALDAMENTO LAMELLARE

Riscaldamento lamellare

Tavola del soffitto cornicione BetonWood® con 20 mm di spessore.

APPLICAZIONE DELL’IRRADIAZIONE CON CARTA STAGNOLA

Tavola BetonWood® con 20 mm di spessore

Tavola di polistirolo con 3 mm di spessore

Irradiazione da carta stagnola con 3 mm di spessore

Figura 46.

Tecniche di installazione a secco di sistemi di riscaldamento da terra

Dopo il posizionamento di tubi da riscaldamento, la costruzione deve essere coperta con una tavola edile BetonWood® di spessore 20 mm in modo da evitare il carico attivo e un dannoso sovraccarico dei tubi di plastica vicino alla superficie del pavimento.
