4. LAVORAZIONE A MACCHINA, FISSAGGI, GIUNZIONI E UNIONE delle tavole edili BetonWood®

4.1 Lavorazione a macchina delle tavole edili BetonWood®

La lavorazione a macchina delle tavole edili BetonWood® richiede l’uso di macchine per la lavorazione del legno, e attrezzi con punte in carburo o al diamante. Tradizionali utensili, (con lame in ferro, acciaio al cromo-vanadio) ed attrezzi manuali possono essere usati per la lavorazione; ciò nonostante la durata dell’attrezzo aumenterà in caso di utilizzo di leghe più dure.

E' possibile l'utilizzo di macchine da taglio per materiali lapidei, seghe a acqua etc. etc. in quanto il BetonWood® è resistente all'acqua.

L’uso di seghe metalliche per attrezzi metallurgici ed alesatrici facilitano la lavorazione manuale. Quando si utilizzano i macchinari manuali per le tavole edili BetonWood®

è raccomandato provvedere all’aspirazione di polvere per una migliore efficienza.

La velocità di aspirazione minima dovrebbe essere di 30 m/s.

4.12 Raccomandazioni per un rilevante funzionamento e utilizzo di macchinari a pressione d’aria e macchinari manuali elettrici.

4.121 Taglio massimo e taglio su misura

E’ consigliato usare seghe con lame di carburo o diamante. La profondità del taglio deve essere adeguata in modo che i denti della sega si sporgano leggermente (3-8 mm) dalla tavola edile BetonWood®. E’ possibile ottenere un superiore margine di qualità, una durata migliore e una bassa resistenza al taglio tramite l’uso di lame da sega e di carburo come mostrato nella figura 25. La “A” e normali lame in generi a denti fitti sistemate in maniera alternata. Possono essere usate le lame da sega con altre forme e con una durata del taglio, tuttavia, ridotta.

(nmin = 4500 min-1 = 75 s-1).

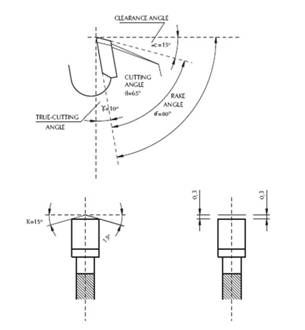

Figura 25. I tipi raccomandati di utensili e lame da sega sono in carburi metallici a punta fitta per il taglio delle tavole edili BetonWood®.

4.122 Taglio (a scanalatura) e unione a mortasa

Viene raccomandato di usare seghe di carburo o diamante.

4.123 Circolare e altre Tazze

La sega elettrica può essere utilizzata per effettuare buchi con un diametro di dimensioni di almeno 30 mm e per tagliare varie forme angolari.

(nmin = 1600 giri/min).

4.124 Foratura

Alesatrici di acciaio ad alta velocità o produzione con punta al carburo di serie sono raccomandati per questa operazione (nmin = 400 W; nmin min-1 = 20 s -1).

Il valore elevato di giri al minuto della macchina alesatrice, consente di ottenere una qualità del foro migliore. Viene raccomandato di utilizzare un contrasto di legno massiccio per il lato esterno del foro effettuato con tazza.

La velocità di taglio dovrebbe essere mantenuta ad un livello basso.

Alesatrici di carburo a punta raccomandati:

· Da 1,5 a 16 mm di diametro: trapano elicoidale con punta ad angolo conico di 60°.

· Da 8 a 16 mm di diametro: mortasa con punta di guida e margine dell'incisione.

· Da 16 a 40 mm di diametro: tazza alesatrice con perno, punta e margine di taglio.

Le alesatrici con un diametro da 1,5 a 16 mm possono essere forniti con attrezzature di scavo, contatore e margine di taglio di carburo a punta.

Per grandi spessori si possono utilizzare anche macchine carotatrici tipo HILTI.

4.125 Fresatura

Viene raccomandato di usare anche per queste operazioni le frese di carburo a punta. I tagli con le frese e con lame reversibili assicurano ricambi rapidi e un’ottima precisione.

(nmin = 22000 min-1 = 367 s-1)

4.126 Levigatura

La irregolarità delle giunzioni può essere eliminata attraverso la levigatura.

La scelta per la grana della carta vetrata deve essere di: 60-80.

Un taglio profondo ed appropriato può essere levigato anche attraverso l’uso di levigatrici orbitali. L’aspirazione di polvere deve essere effettuato in ogni circostanza.

(v = 350 m/min)

4.127 Fissaggio di chiodi, posizioni di morsetti

Nella perforatura meccanica, le tavole edili BetonWood® possono essere fissate con metodi manuali. Il loro fissaggio al materiale naturale del legno può essere effettuato soltanto tramite l’uso di fissaggi meccanici e morse a pressione d’aria con forature automatiche.

Le giunzioni della tavola di legno possono essere migliorate in maniera significativa tramite l’uso di chiodi a spirale.

4.128 Fissaggio di viti

Nelle produzioni di serie, le tavole edili BetonWood® possono essere montate utilizzando macchinari elettrici o a pressione d’aria.

Nelle costruzioni di strutture, è utilizzato con efficienza il fissaggio di viti con due filetti iniziali, come mostra la figura 26.

Aspetto A, con due filetti iniziali.

Perforatura a punta

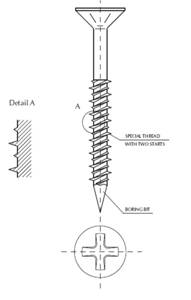

Figura 26. Vite a punta e taglio incrociato, due filetti di inizio e superficie rigida.

4.2 FISSAGGIO DELLE TAVOLE EDILI BetonWood®

Le tavole edili BetonWood® possono essere bloccate con il fissaggio di chiodi manuali, chiodi a spirale, con chiodi ad aria compressa e con il fissaggio di viti.

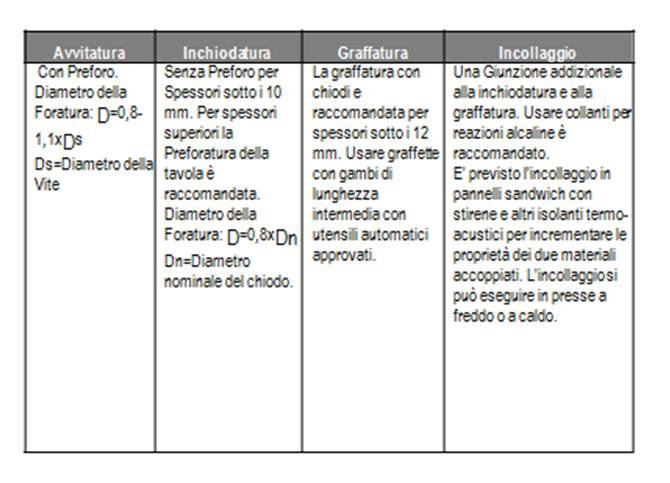

Nelle costruzioni di strutture, le seguenti raccomandazioni devono essere prese in considerazione in relazione al fissaggio:

Fissaggio di viti

Con la perforatura.

Foro di diametro per il fissaggio di chiodi:

D = 0,8-, 1xDs

Ds = diametro della vite

Fissaggio di chiodi

E’ sconsigliata la perforatura per tavole con spessore al di sotto di 10 mm.

Sopra questo spessore, si raccomanda la perforatura delle tavole.

Foro di diametro per foraggio di chiodi: D = 0,8xDn

Dn = diametro nominale dei fusti dei chiodi.

Posizionamento di morse

Viene raccomandato per le tavole con spessore al di sotto di 12 mm di usare esclusivamente morse con cateti di lunghezza intermedia e un buon attrezzo per le posizioni di morse.

Incollaggio

Procurarsi giunzioni extra per il fissaggio di chiodi e la posizione di morse.

Si raccomanda l’uso di collanti a reazione alcalina.

Il cemento con il truciolato, deve essere posizionato accuratamente nella nervatura della costruzione.

Figura 27. Distanza richiesta per il fissaggio

La figura 27 e la tabella 12 mostrano la distanza richiesta per il fissaggio delle tavole con lo spessore tipicamente utilizzato. La distanza di fissaggio degli angoli deve essere selezionata in modo che l’eccessivo indebolimento della sezione trasversale non possa verificarsi.
Viene raccomandato di applicare fissaggi di viti per tavole con spessore maggiore di 16 mm.
E’ necessario utilizzare lastre/ resistenti alla corrosione/ ganci e attrezzature/ lastre di zinco, cadmio, ecc./
Il sostegno adeguato delle tavole deve essere preparato durante il fissaggio per qualsiasi metodo di assemblaggio.

Sp.(mm) Distanza mm Dal bordo A Dal bordo B Dal bordo C

Tabella 12. Distanza richiesta in funzione dello spessore della tavola.

4.3 FORMAZIONE DI GIUNZIONI

Nella progettazione di strutture con BetonWood®, devono essere prese in considerazione le seguenti raccomandazioni in relazione alla dilatazione:

Variazione dimensionale della componente strutturale in base alla temperatura
Variazioni dimensionali in base al contenuto di umidità
Movimento di carico di strutture portanti
Ganci (genere, dimensione, quantità, ecc.)

Nella realizzazione di fughe, la base della larghezza deve essere selezionata in maniera appropriata, per assicurare un sostegno affidabile.

4.31 Giunzioni visibili e Fughe

Un’ampia serie di giunzioni e fughe può essere eseguita sulle tavole edili BetonWood® attraverso svariate profili e sistemi.

Alcuni esempi sono mostrati nella figura 28. La tabella 13 include dimensioni e simboli corrispondenti alla figura 28.

PER SPESSORI DI TAVOLA SOTTO I 14 MM

PER SPESSORI DI TAVOLA SOPRA I 14 MM

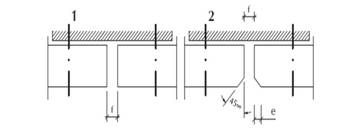

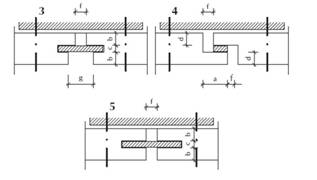

Figura 28. Fughe consigliate tramite svariate linee di margine.

Spessore della tavola BetonWood®

Simbolo sotto 14 mm 14-24 mm sopra i 24 mm

Tabella 13. Dimensioni e simboli mostrati nella figura 28 in funzione dello spessore del BetonWood®

Le svariate forme di bordi e fresature eseguibili con macchinari sono mostrate nelle figure 29,30,31,32.

Le fughe possono essere coperte con legno, alluminio, garze, sigillanti siliconici e setti plastici.

Queste vengono mostrate nelle figure 33 e 34.

SPESSORE MINIMO DELLA TAVOLA BetonWood®: 18 MM

4.32 Giunzioni invisibili

Quando si formano superfici senza giunzioni, le superfici delle pareti esterne ed interne richiedono delle procedure differenti.

Il pannello schiumoso ed elastico di polistirolo, o il gesso devono essere applicati su tutta la parete e sotto il soffitto. La così nominata “DRYVIT “o l’equivalente cartongesso sono raccomandati per essere applicati nella superficie esterna.

Figura 30. Forme di bordi dei macchinari, incastro mediante incastro.

SPESSORE MINIMO DELLA TAVOLA BetonWood®: 16 MM

Figura 31. Forma del bordo del macchinario, con giunzione di sovrapposizione.

SPESSORE MINIMO DELLA TAVOLA BetonWood®: 12 MM

Figura 32. Forme di margine dei macchinari, giunzione ad angolo

(a = 90° - 45°)

4.4 FORATURA E INCOLLAGGIO

Prima della selezione e dell’applicazione di un collante per la tavola edile BetonWood® è fortemente consigliato di chiedere informazioni tecniche al fornitore del collante si consigliano collanti idonei per materiali alcalini.

5. Principi fondamentali delle strutture BetonWood®

I capitoli precedenti hanno chiarito i metodi di applicazione, le proprietà fisiche e le caratteristiche della tavole edili BetonWood®. Ovviamente, le tavole edili BetonWood® possono essere impiegate nei diversi settori della costruzione edile.

Siamo abituati a costruire tavole piane, prodotte ed elaborate in maniera differente, fabbricare e distribuire prodotti, costruzioni e componenti per i cosiddetti sistemi di carico completo. Il nostro proposito è che lo sviluppo, la progettazione, la fabbricazione e la distribuzione di costruzioni edili possa prendere forma con le tavole edili BetonWood® seguiti da appaltatori specializzati in questo settore, fornendo ai clienti la miglior competenza ed esperienza.

Malgrado questi eventi, durante gli ultimi anni, è stata dedicata particolare attenzione all’introduzione delle tavole edili BetonWood® nel commercio e nel renderle note ai clienti internazionali e nazionali per costruzioni edili, abbiamo raggiunto una significativa esperienza nel settore e capacità di applicazione delle tavole. Quindi, attualmente, possiamo elencare i principi fondamentali e i possibili obiettivi in modo da far beneficiare i nostri clienti durante il metodo di applicazione del prodotto.

E’ essenziale specificare che la tavola edile BetonWood® è una merce fondamentale per costruzioni edili simile al mattone e al cemento. Perciò, è molto importante accentuare che ogni prodotto o costruzione costruita con la tavola edile BetonWood® deve essere progettata a seconda delle richieste dei clienti, prese in considerazione precedentemente.

Durante il processo di progettazione, bisogna tener conto della resistenza fisica, meccanica e al fuoco e le caratteristiche dell’isolamento acustico della tavola edile.
